夏烽電器小直徑深井大排量無桿泵采油技術利用動力電纜傳送給井下的潛油電機，電機通過柔性聯軸器直接驅動螺桿泵轉子轉動，井液經過螺桿泵增壓后，被舉升到地面。該技術下泵深度達2199.12米，創造了新疆吉慶作業區小直徑投撈電纜式潛油永磁直驅螺桿泵大扭矩、大排量的新紀錄。
01
研發背景
在新疆吉慶油田頁巖油作業區，常見的開采方式依舊是游梁式抽油機、皮帶式抽油機、地面驅動螺桿泵，但這些設備在稠油定向井舉升中會出現懸點載荷大、耗能高、管桿偏磨嚴重、采油效率低等一系列問題。
針對上述問題，夏烽電器研發中心組織技術人員深入準東采油廠開展調研，現場調研后得知，吉慶油田頁巖油作業區存在大量非常規套管尺寸（內徑115mm,118mm）的油井，常規的潛油螺桿泵機組難以滿足現場生產需求、技術要求，如機組外徑須＜108mm，泵掛深度要求達到2500m左右，排量要求達到50m3/d以上等條件。經過數月的攻關嘗試，φ108mm的小直徑電潛螺桿泵設備應運而生。
該小直徑大排量無桿采油舉升工藝從不僅從根本上解決了游梁式抽油機、皮帶式抽油機、地面驅動螺桿泵載荷大、耗能高、管桿偏磨、減速器易損等問題，而且與投撈式電纜相結合，引發了行業的關注和媒體報道。
克拉瑪依日報對該項技術進行報道
02
現場應用

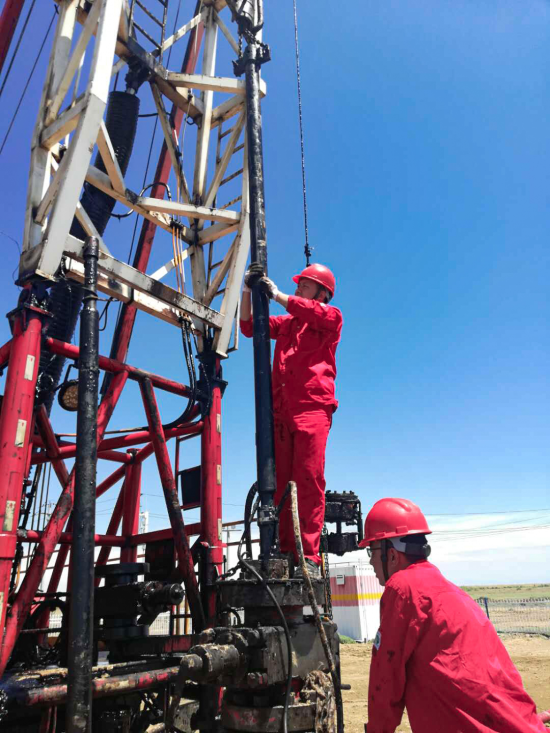

2019年5月份開始在JHW025井進行現場應用，選用公司自主研發設計的高轉速、大排量螺桿泵，電機功率為15kW，額定轉速為50～500r/min，泵掛2500m。投產后轉速400r/min，日產液53.78t，泵效89.63%，動液面在300m，系統效率48.9%。
從各項運轉指標看，該機組運行平穩，舉升系統設計合理，井下機械傳動設計比較成功，能夠滿足現場舉升要求。截止到目前，夏烽電器φ108mm機組已經服務吉慶油田頁巖油作業區7口井。
03
技術優勢
夏烽電器30余年在無桿采油技術研發及產品制造上不斷堅持創新，生產的108潛油直驅螺桿泵機組與其它機采方式相比，具有以下優點：
1、無抽油桿，避免了桿管偏磨；
2、能耗低，與有桿泵相比節能20%以上；
3、電機直接驅動螺桿泵，無減速器，延長了機組使用壽命；
4、占地面積小，無噪聲，結構簡單，地面無級調速，日常管理簡單、安全、方便；
5、抽汲連續平穩，不會對油層產生壓力激動；
6、適于開采黏度高、含固相的流體，不發生氣鎖，可應用于聚驅井、出砂井和高含氣井。
